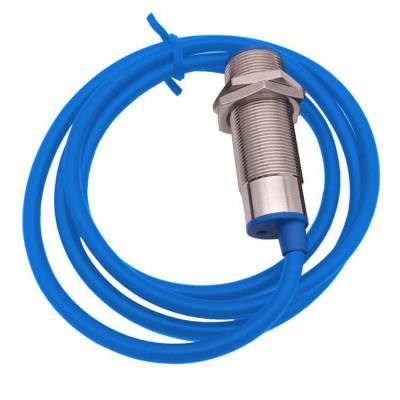

HCH-M12-C43T-L無方向性高溫齒輪測速傳感器詳細介紹

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

是一種新穎的轉速傳感器，除了能將角位移轉換成電脈沖信號外，還可同時輸出與轉速成線性對應關系的4～20 mA恒定電流，可以作為轉速調節反饋信息，配上表頭可作為轉速顯示用。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

技術參數

1、數字顯示轉速（轉/分）。測量范圍：6轉/分—6000轉/分。測速顯示誤差：≤0.2% FS。

2、提供4～20mA或0～10mA電流輸出。電流變換誤差：≤0.25% FS 。

3、提供一組常閉、常開控制觸點輸出，用于轉速的上、下限控制?？刂朴|點容量：3A 250VAC；或3A 30VDC。

4、提供兩種電源選擇：AC 220V ±22V （功耗≤5W）； 或DC 24 V（工作電流≤100mA）。

5、用戶可自由設定：上、下限、4～20mA對應轉速范圍、測量線速度等功能與參數。

6、“信號生成點”與“tantou”的距離：1—6mm。

7、采用電感接近開關tantou檢測時，金屬體接近持續時間（脈寬）不小于5ms。否則，采用霍爾接近開關tantou檢測。

HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

控制方式

上、下限控制功能用作各種保護和速度控制，可選擇下列三種類型之一：

a、下限控制功能——當轉速低于“下限值”時，儀器內繼電器吸合，否則就釋放。

b、上限控制功能——當轉速高于“上限值”時，繼電器吸合，否則就釋放。

c、上、下限回差控制功能——轉速低于“下限值”時，繼電器吸合；轉速高于“上限值” 時，繼電器釋放；轉速在上、下限值之間時，繼電器保持原狀態。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

技術指標

轉速范圍：100～500 r/min

100～1000 r/min

100～1500 r/min

100～2000 r/min

輸出信號：4～20 mA　DC恒定電源，轉速為0時輸出4 mA，額定轉速時輸出20 mA，中間線性分度。

線性誤差：≤0.5%

供電電源：24±1V（DC）

負載能力：0～500Ω

工作環境：環境溫度-20～+55℃

相對濕度≤85%

溫度附加誤差：以20℃為基準，溫度每變化10℃時，小于等于0.25%

外形尺寸：72×72×148×㎜

重 量：830g

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

安裝及接線

1、本裝置安裝時，使其軸線處于水平位置。

2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。

3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。

當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

注意事項

1、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離。

2、安裝距離好在4mm左右，防止外部原因造成H2變動。

3、配備的中間繼電器和速度開關串接。中間繼電器二副常開觸點并聯，增大電流容量。

4、副轉動軸較慢時可把跳脫時間調長即可。

5、嚴禁未接繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

6、露天安裝產品盡可能安裝防雨罩，可延長本產品使用壽命。

7、請務必使用本公司提供的繼電器，如擅自改變繼電器型號，因此造成的后果自負。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

結構特點：

1、速度監控儀采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

工作原理

速度傳感器安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。速度開關接收到檢測片的均勻間隔脈沖信號，此時速度開關為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，交直通用型速度開關將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(0.5~8秒)未接收到轉動信號，速度開關將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~8秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

速度傳感器不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障的目的。速度開關安裝在被動軸上，它是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關均勻的脈沖信號，設備被動軸轉動一圈要給速度開關兩個脈沖信號，速度開關在單位時間里接收不到檢測片發出的脈沖信號，速度開關則判定設備已出現卡轉、堵轉、超載慢轉、打滑、轉動鏈（帶）脫落，轉動軸斷裂等故障，此時速度開關由閉合狀態變?yōu)閿嚅_狀態，而串接的中間繼電器線圈也同時失電，繼電器的觸點出由常閉變?yōu)槌ｉ_，從而發出baojing信號或與電機聯鎖直接停機，達到保護設備的目的。

思達HCH-M12-C43T-L無方向性高溫齒輪測速傳感器

總結：

 產品詳情 公司產品品種繁多，門類齊全，具有電壓范圍寬，重復定位精度高，頻率響應快，抗干擾及防水性能好，耐高溫，以及安裝調試方便，使用壽命長等特點。我們的產品原材料采用歐洲集成芯片，多條生產線也自主流設備廠商，生產線具有的生產技術和完善的檢測手段，嚴格參照國際標準在中國研發和生產。 產品已被廣泛應用于紡織，汽車，電力，電子，冶金，機械，食品飲料，鋼鐵，熱電，造紙，印刷，橡塑，物流，郵電，航空，交通，刺繡機，包裝等工業自動化領域。 如果您還沒有找到想要的，口碑好的安全接近開關，劃算的速度傳感器，供銷速度傳感器相關信息
